Die Umwälzkühler wurden speziell für Laborgeräte und analytische Systeme, beispielsweise AAS, ICP-OES und ICP-MS, konzipiert. Sie gewährleisten eine zuverlässige Kühlung geschlossener Flüssigkeitskreisläufe.
Die Umwälzkühler wurden speziell für Laborgeräte und analytische Systeme, beispielsweise AAS, ICP-OES und ICP-MS, konzipiert. Sie gewährleisten eine zuverlässige Kühlung geschlossener Flüssigkeitskreisläufe.
Die D-Serie umfasst kompakte Umwälz- und Untertischkühler für Laborgeräte, analytische Systeme und industrielle Prozesse. Sie kühlen geschlossene Flüssigkeitskreisläufe zuverlässig und eignen sich für AAS-, ICP-OES- und ICP-MS-Systeme.

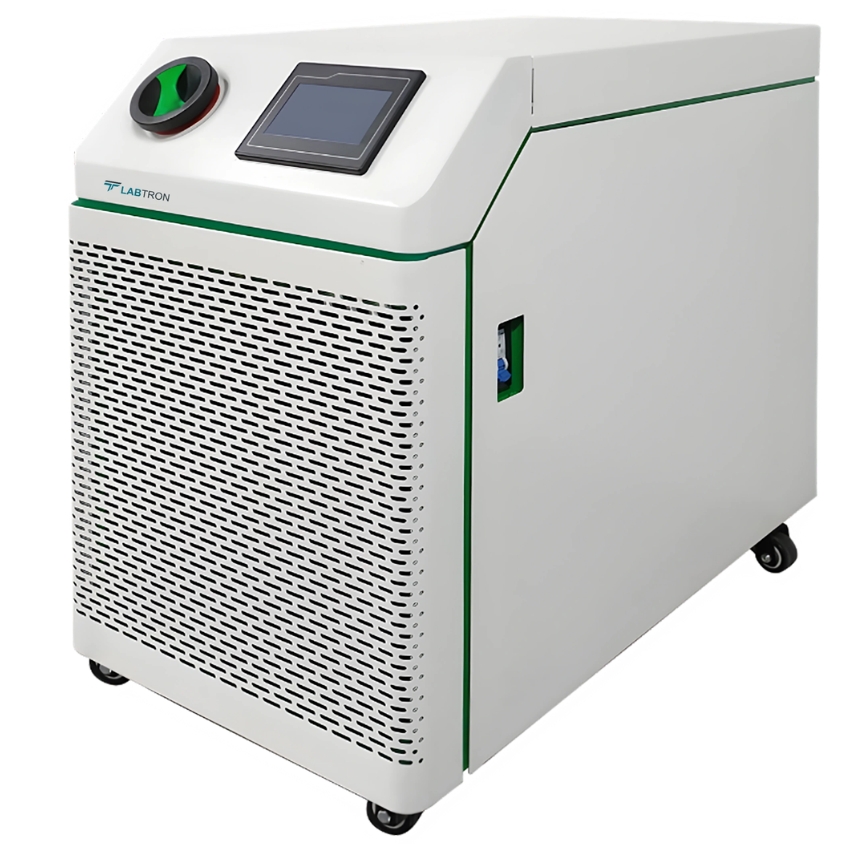

Kompakter Untertischkühler für analytische Systeme
Mit Kühlleistungen von 1.200 bis 4.600 W bei 25 °C bietet die D-Serie passende Modelle für unterschiedliche Wärme- und Leistungsanforderungen. Je nach Ausführung stehen Temperaturbereiche von 5 bis 35 °C, -20 bis 35 °C oder -20 bis 95 °C zur Verfügung.
Das eingesetzte natürliche Kältemittel R290 ermöglicht eine moderne und zukunftsorientierte Auslegung der Kühlsysteme. Durch die kompakte Bauweise, die integrierte Umwälzpumpe und die Unterstützung von RS485 mit Modbus-RTU lassen sich die Geräte flexibel in Labor- und Prozessumgebungen integrieren.
Ein stabil temperierter Kühlkreislauf ist für viele analytische Messverfahren und Laborgeräte entscheidend. Die D-Serie stellt die benötigte Kühlflüssigkeit kontinuierlich bereit und unterstützt dadurch einen zuverlässigen und reproduzierbaren Betrieb angeschlossener Systeme.
Die horizontale, platzsparende Konstruktion ermöglicht die Aufstellung unter einem Labortisch oder in unmittelbarer Nähe des zu kühlenden Instruments. Rollen mit Feststellbremsen erleichtern die Positionierung und sorgen für einen sicheren Stand während des Betriebs.
Die Geräte eignen sich für Laboratorien, industrielle Qualitätssicherung, Forschungseinrichtungen, Prüflabore und Produktionsbereiche, in denen eine zuverlässige Flüssigkeitskühlung benötigt wird.
Vorteile der D-Serie
- Umwälzkühler für Laborgeräte und analytische Systeme.
- Kühlleistungen von 1.200 bis 4.600 W bei 25 °C.
- Modelle für Standard-, Tieftemperatur- und Heiz-/Kühlanwendungen.
- Temperaturbereiche von 5 bis 35 °C, -20 bis 35 °C oder -20 bis 95 °C.
- Natürliches Kältemittel R290.
- Kompakte Bauform für die Installation unter Labortischen.
- Integrierter Plattenwärmetauscher.
- Förderströme bis 40 l/min, abhängig vom Modell.
- Maximaler Druck bis 3,3 bar.
- RS485-Kommunikation mit Modbus-RTU.
- Rollen mit Feststellbremsen.
- Geräuschpegel ab 55 dB.
- Frontseitiger Ablauf über einen ausziehbaren Silikonschlauch.
- Versorgungsausführungen für 220 V / 50 Hz; einzelne Modelle auch für 380 V / 50 Hz.
Anwendungen
Die Umwälzkühler der D-Serie können unter anderem zur Kühlung folgender Geräte und Anlagen eingesetzt werden:
- Atomabsorptionsspektrometer (AAS)
- ICP-OES-Systeme
- ICP-MS-Systeme
- Emissions- und Spektralanalysatoren
- Rasterelektronenmikroskope
- Hochfrequenz-Aufschlusssysteme
- Plasmaätz- und Beschichtungsanlagen
- Kjeldahl-Apparaturen
- Rotationsverdampfer
- Reaktionsgefäße und Laborreaktoren
- Industrielle Prüf- und Produktionsanlagen
- weitere wassergekühlte Laborgeräte
Modelle und technische Ausstattung
| Modell SKU |
Kälte- leistung |
Heiz- leistung |
Tank- volumen |
Nenn- durchfluss |
Max. Durchfluss |
Max. Druck |
Nenn- leistung |
Geräusch- pegel |
Abmessungen B×T×H (mm) |
|
| D012-VpRr | 1200 W | 250 W | 2 – 3,7 L | 5 L/min @ 1,3 bar | 10 L/min | 1,8 bar | 950 W | 55 dB | 330 × 582 × 536 | |
| D016-VpRr | 1600 W | 300 W | 2 – 3,7 L | 5 L/min @ 1,3 bar | 10 L/min | 1,8 bar | 950 W | 55 dB | 330 × 582 × 536 | |
| D020-VpRr | 2000 W | 600 W | 3 – 5 L | 20 L/min @ 2,2 bar | 30 L/min | 2,5 bar | 1500 W | 58 dB | 380 × 702 × 626 | |
| D026-VpRr | 2600 W | 800 W | 3 – 5 L | 20 L/min @ 2,2 bar | 30 L/min | 2,5 bar | 1800 W | 58 dB | 380 × 702 × 626 | |
| D036-VpRr | 3600 W | 1200 W | 6 – 8 L | 20 L/min @ 2,2 bar | 40 L/min | 3,3 bar | 2200 W | 65 dB | 470 × 702 × 688 | |
| D046-VpRr | 4600 W | 1500 W | 6 – 8 L | 20 L/min @ 2,2 bar | 40 L/min | 3,3 bar | 2490 W | 65 dB | 470 × 702 × 688 |
| Modell SKU |
Kälte- leistung |
Heiz- leistung |
Tank- volumen |
Nenn- durchfluss |
Max. Durchfluss |
Max. Druck |
Nenn- leistung |
Geräusch- pegel |
Abmessungen B×T×H (mm) |
|
| D012-VpT20Rr | 1200 W | 300 W | 2 – 3,7 L | 5 L/min @ 1,3 bar | 10 L/min | 1,5 bar | 1050 W | 55 dB | 330 × 582 × 536 | |
| D022-VpT20Rr | 2200 W | 550 / 700 W | 3 – 5 L | 20 L/min @ 2,2 bar | 30 L/min | 2,5 bar | 1800 W | 58 dB | 380 × 702 × 626 | |
| D032-VpT20Rr | 3200 W | 700 W | 6 – 8 L | 20 L/min @ 2,2 bar | 40 L/min | 2,5 bar | 2200 W | 65 dB | 470 × 702 × 688 |
| Modell SKU |
Kälte- leistung |
Heiz- leistung |
Tank- volumen |
Nenn- durchfluss |
Max. Durchfluss |
Max. Druck |
Nenn- leistung |
Geräusch- pegel |
Abmessungen B×T×H (mm) |
|
| D012-VpT29Rr | 1200 W | 1000 W | 2 – 3,7 L | 5 L/min @ 0,9 bar | 10 L/min | 1,0 bar | 2050 W | 55 dB | 330 × 582 × 536 | |
| D022-VpT29Rr | 2200 W | 1500 W | 3 – 5 L | 20 L/min @ 2,2 bar | 30 L/min | 2,5 bar | 3300 W | 58 dB | 380 × 702 × 626 | |
| D032-VpT29Rr | 3200 W | 2500 W | 6 – 8 L | 20 L/min @ 2,2 bar | 40 L/min | 2,5 bar | 4700 W | 65 dB | 470 × 702 × 688 |
D032-VpT29Rr = Modell mit 380 Volt Anschluss (alle anderen Modelle 230 VAC)
Gemeinsame Merkmale aller Modelle
Kältemittel: R290
Verdampfertyp: Plattenwärmetauscher
Kommunikation: RS485 mit Modbus-RTU wird für alle Umwälzkühler unterstützt.
Anschlüsse: Ausgangsschnittstelle Rp1/2
Entleerung: Ausziehbarer Silikonschlauch an der Frontseite
Auswahl des passenden Modells
Für Standardanwendungen mit einem Temperaturbereich von 5 bis 35 °C stehen Modelle mit Kühlleistungen von 1.200 bis 4.600 W zur Verfügung. Für Anwendungen unterhalb des Umgebungstemperaturbereichs sind die Modelle der T20Rr-Reihe mit einem Regelbereich von -20 bis 35 °C vorgesehen.
Die T29Rr-Modelle decken zusätzlich einen erweiterten Temperaturbereich bis 95 °C ab und eignen sich damit für kombinierte Heiz- und Kühlanwendungen. Die Auswahl sollte anhand der erforderlichen Kühlleistung, der gewünschten Vorlauftemperatur, des benötigten Volumenstroms, des Betriebsdrucks sowie der elektrischen Anschlussbedingungen erfolgen.
ANTEC GmbH unterstützt Sie bei der Auswahl und Auslegung des passenden Umwälzkühlers für Ihr analytisches System oder Ihren Prozess.
Umwälzkühler für Laborgeräte (D-Serie)
Labor-Umwälzkühler
Untertischkühler Labor
Umlaufkühler Labor
Wasserkühler für ICP
Kühler für ICP-OES
Kühler für ICP-MS
AAS-Kühler
Prozesskühler Labor
Temperiergerät Labor
Umwälzkühler R290
Laborwasserkühler
Tieftemperatur-Umwälzkühler
Umwälzkühler bis 95 °C
Umwälzkühler mit Modbus
Labor-Chiller
FAQ
Was ist ein Umwälzkühler?
Ein Umwälzkühler, auch Umlaufkühler oder Labor-Chiller genannt, kühlt eine Flüssigkeit und führt sie kontinuierlich durch einen geschlossenen Kreislauf zum angeschlossenen Laborgerät oder Prozess zurück.
Wofür wird ein Untertischkühler verwendet?
Ein Untertischkühler wird platzsparend unter einem Laborarbeitsplatz installiert. Er versorgt wassergekühlte Analysegeräte und Laboranlagen mit einem stabil temperierten Kühlmedium.
Welche Laborgeräte können mit einem Umwälzkühler gekühlt werden?
Typische Anwendungen sind AAS-, ICP-OES- und ICP-MS-Systeme, Elektronenmikroskope, Spektrometer, Aufschlusssysteme, Rotationsverdampfer und Laborreaktoren. Die Eignung hängt von Kühlleistung, Temperaturbereich, Volumenstrom und Anschlussdaten ab.
Was bedeutet R290?
R290 ist die Bezeichnung für Propan, das als natürliches Kältemittel eingesetzt wird. Bei der Auswahl und Installation eines Geräts mit R290 sind die jeweils geltenden Sicherheits- und Installationsanforderungen zu beachten.
Gibt es Umwälzkühler für Temperaturen unter 0 °C?
Ja. Die D-Serie umfasst Modelle mit einem Temperaturbereich bis -20 °C. Für Anwendungen mit zusätzlicher Heizfunktion stehen Modelle mit einem Bereich von -20 bis 95 °C zur Verfügung.
Können die Geräte in eine Anlagensteuerung integriert werden?
Ja. Die aufgeführten Modelle unterstützen eine Kommunikation über RS485 mit Modbus-RTU. Dadurch ist eine Integration in geeignete übergeordnete Steuerungs- und Überwachungssysteme möglich.
