QuEChERS
Robotiksystem
QuEChERS
Robotiksystem

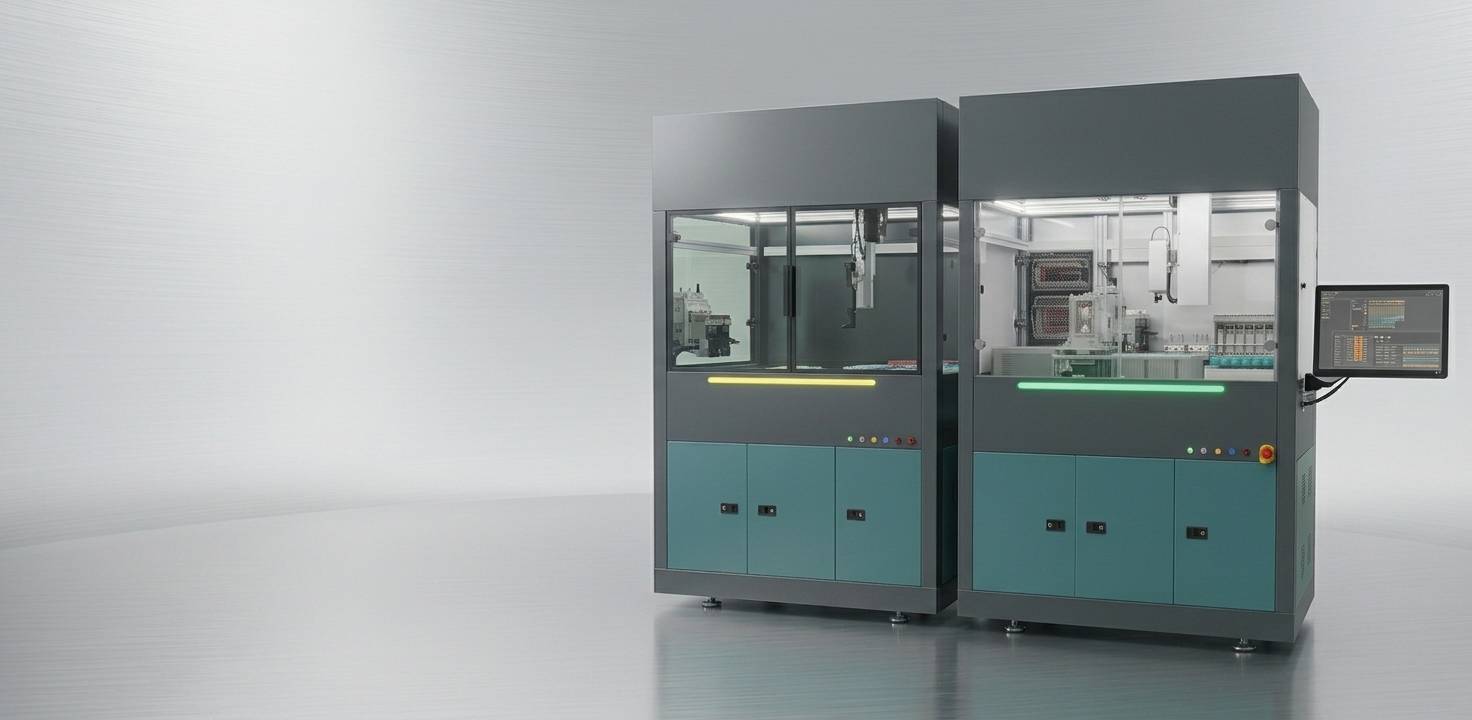

Das QuEChERS-Robotiksystem DRQ ist ein kompaktes, modular aufgebautes Automationssystem für die QuEChERS-Probenvorbereitung. Es übernimmt nach dem Einwiegen alle Prozessschritte – von der Dosierung bis zur Phasentrennung – vollständig automatisiert und ohne manuellen Eingriff.
Automated QuEChERS Extraction System
Die manuelle QuEChERS-Probenvorbereitung, beispielsweise für Pestizidrückstände, ist aufwendig und beeinträchtigt die Wiederfindung sowie die Reproduzierbarkeit. Zudem stellen toxische, durchlässige Reagenzien ein Gesundheitsrisiko dar. Die QuEChERS-Plattform optimiert den Arbeitsablauf, erhöht die Präzision, reduziert Fehlerquellen und schützt das Laborpersonal vor gefährlichen Substanzen.
Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Probenkapazität | 48 Proben in einer Sequenz (120 Proben pro Tag) |
| Probenröhrchen | 50 ml / 15 ml Zentrifugenröhrchen |
| Software-Schnittstelle | Integrierter Bildschirm |
Besonderheiten
Probenvorbereitung & Dosierung
- Homogenisator-Zugabemodul: Gleichmäßige, präzise Zugabe für reproduzierbare Extraktion.
- Hochpräzises Pipettiermodul: Exakte Flüssigkeitsdosierung mit integrierter Füllstandserkennung.
- Spiking-Modul: Definierte Zugabe von Referenzsubstanzen zur Qualitätskontrolle.
Verarbeitung & Aufbereitung
- Probenmischung & Reinigung: Vollständige Homogenisierung und saubere Trennung von Matrixbestandteilen.
- Stickstoffblasmodul: Kontrollierte Trocknung durch konstantes Volumen.
- Automatisches Filtrationsmodul: Feine Filtration (0,22 / 0,45 µm) mit Zustandsüberwachung.
Präzision & Kontrolle
- Visuelle Volumenkontrolle: Automatische Einstellung auf exaktes Zielvolumen.

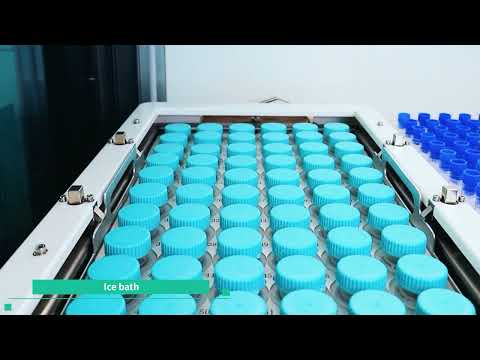

- Gekühlte Probenracks: Reduzieren Lösungsmittelverluste durch Temperierung.
Mechanik & Prozessunterstützung
- Horizontale Zentrifuge: Flexibel für 15 ml und 50 ml Röhrchen, variable Parameter.
- Wasserbad mit Kühlung: Schutz hitzeempfindlicher Analyte.
Materialhandling & Innovation
-
Innovatives Salzrohrdesign: Verhindert Verklumpung und erlaubt matrixabhängige Salzvarianten innerhalb einer Charge.
Parameter
60 × 50 ml Zentrifugenröhrchen
60 × 15 ml Zentrifugenröhrchen für die Reinigung
60 × 15 ml Zentrifugenröhrchen für die Sammlung
120 × 5 ml Pipettenspitzen
8 mm Homogenisatoren
Salzbehälter für Extraktionssalze
Zentrifuge mit max. 550 U/min.
Hoher Durchsatz: bis zu 120 Proben pro Tag können verarbeitet werden.
Unbeaufsichtigter Betrieb: vor dem Betrieb muss nur das Wiegen erfolgen.
Flexibel: Anwendbar auf gängige QuEChERS-Methoden mit den Schritten Lösemittelzugabe, Schütteln, Zentrifugieren und Trennung.

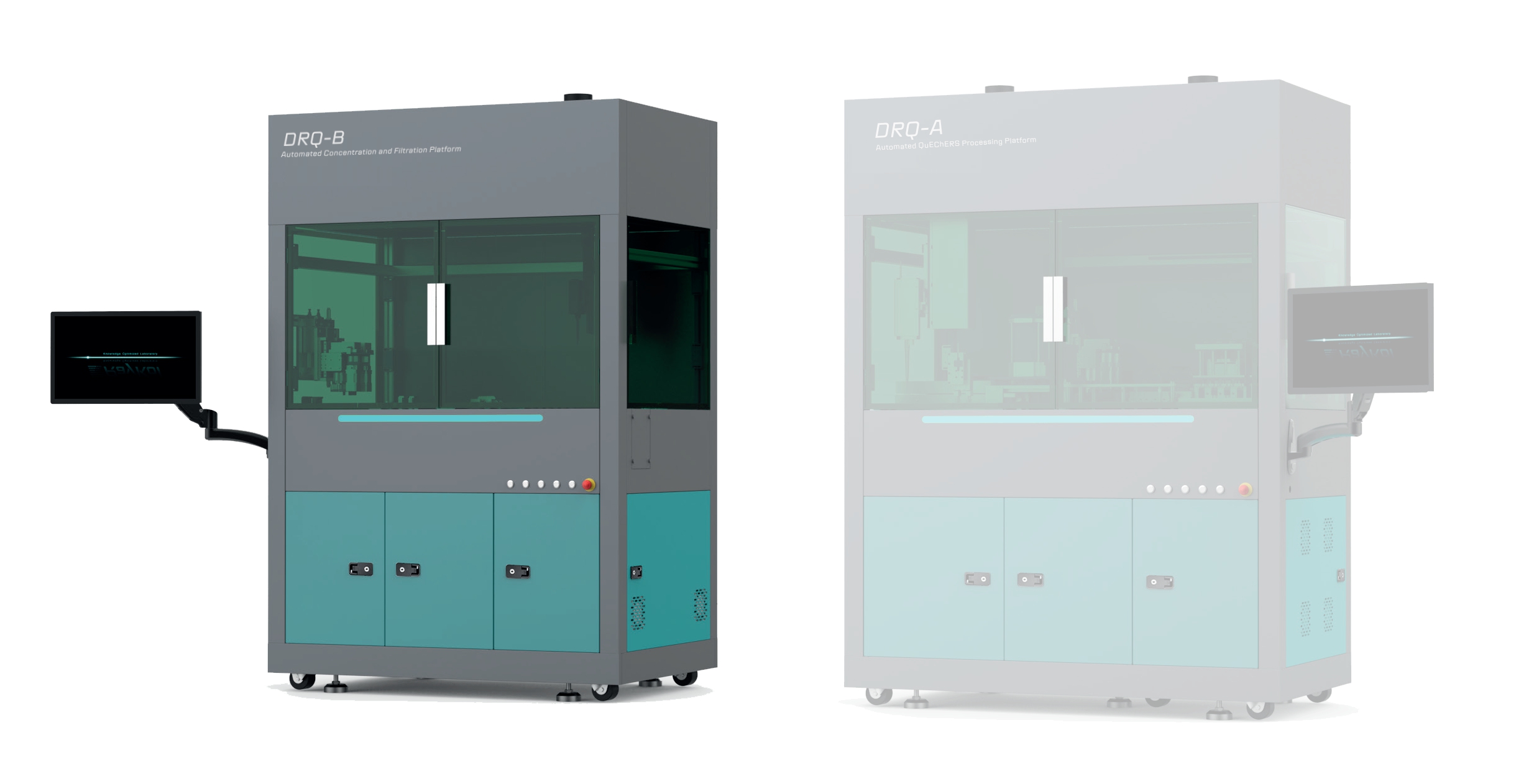

DRQ-B: Automatisiertes Konzentrations- und Filtrationsmodul
Der letzte Schritt vor der chromatographischen Analyse – Konzentration und Filtration – ist manuell oft zeitaufwendig und fehleranfällig. Die DRQ-B Der letzte Schritt vor der chromatographischen Analyse – Konzentration und Filtration – ist manuell oft zeitaufwendig und fehleranfällig.
Die DRQ-B Automated Concentration and Filtration Platform vereint Konzentration, Zugabe von internen Standards, Volumeneinstellung und Filtration in einem vollautomatischen Prozess. Dies steigert die Effizienz deutlich und reduziert Bedienfehler. Ob bei Pestizid- oder Tierarzneimittelrückständen – die DRQ-B sorgt für präzise und zuverlässige Probenvorbereitung in verschiedensten Anwendungen.
AI Vision System
Das System verfügt über eine selbstlernende KI-Vision-Technologie, die den Konzentrationsendpunkt automatisch erkennt. Dadurch ist eine präzise Volumeneinstellung sowie eine zuverlässige Beurteilung des „Beinahe-Trocken“-Zustands der Probe möglich.
SagaCity OS Softwareplattform
Die autonome Softwareplattform ermöglicht kundendefinierte Versuchsabläufe mit automatischer Ablaufplanung, um die Prozesseffizienz zu steigern. Dank der intuitiven Drag-and-Drop-Oberfläche können sich die Nutzer ganz auf die Versuchsparameter konzentrieren.
Funktionen im Überblick:
- Unterstützt frei definierbare Arbeitsabläufe
- Plant Aufgaben autonom basierend auf den Vorgaben des Nutzers und steigert so die Ausführungseffizienz
- Intuitive Drag-and-Drop-Oberfläche mit Fokus auf experimentellen Parametern
- Dreistufiges Benutzerberechtigungsmanagement für kontrollierten Zugriff
- Ermöglicht die Ausführung mehrerer Methoden innerhalb einer Sequenz
Applikationen
Nachweis von Pestizidrückständen in pflanzlichen Lebensmitteln, Arzneimitteln, Tabak, Tee usw.
sowie viele weitere QuECHERS-Methoden.

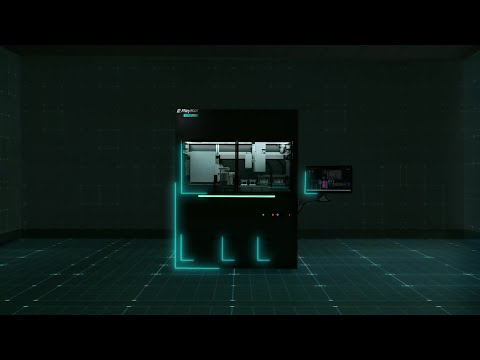

Produktvideo
Das DRQ-A übernimmt nach dem Einwiegen die komplette QuEChERS-Probenvorbereitung automatisiert. Konkret führt es die Dosierung der Reagenzien/Lösungsmittel, das Schütteln bzw. Mischen, die Zentrifugation und die Phasentrennung durch; die Proben werden dabei geschlossen und ohne manuellen Eingriff verarbeitet. Praktisch heißt das: Der Bediener wiegt die Probe vor, und das System übernimmt den Rest des klassischen QuEChERS-Ablaufs bis zur sauberen Trennung der Extraktphase. Dadurch werden Fehlerquellen reduziert und die Verarbeitung wird gleichmäßiger und reproduzierbarer. Kurz gesagt: DRQ-A automatisiert die Extraktion und Aufarbeitung der Probe bis zur Phasentrennung.
Das DRQ-B ist ein automatisiertes Modul für den letzten Schritt der QuEChERS-Probenvorbereitung vor der chromatographischen Analyse. Es übernimmt die Konzentration des Extrakts, die Zugabe interner Standards, die Volumeneinstellung und die Filtration in einem durchgängigen, vollautomatischen Prozess. Zusätzlich erkennt das System den Konzentrationsendpunkt mithilfe eines KI-basierten Vision-Systems automatisch. Dadurch wird die Probenaufbereitung präziser, reproduzierbarer und weniger fehleranfällig, besonders bei Anwendungen in der Rückstandsanalytik. Kurz gesagt: DRQ-B automatisiert die Aufarbeitung des Extrakts bis zur analysereifen Probe im Vial.
