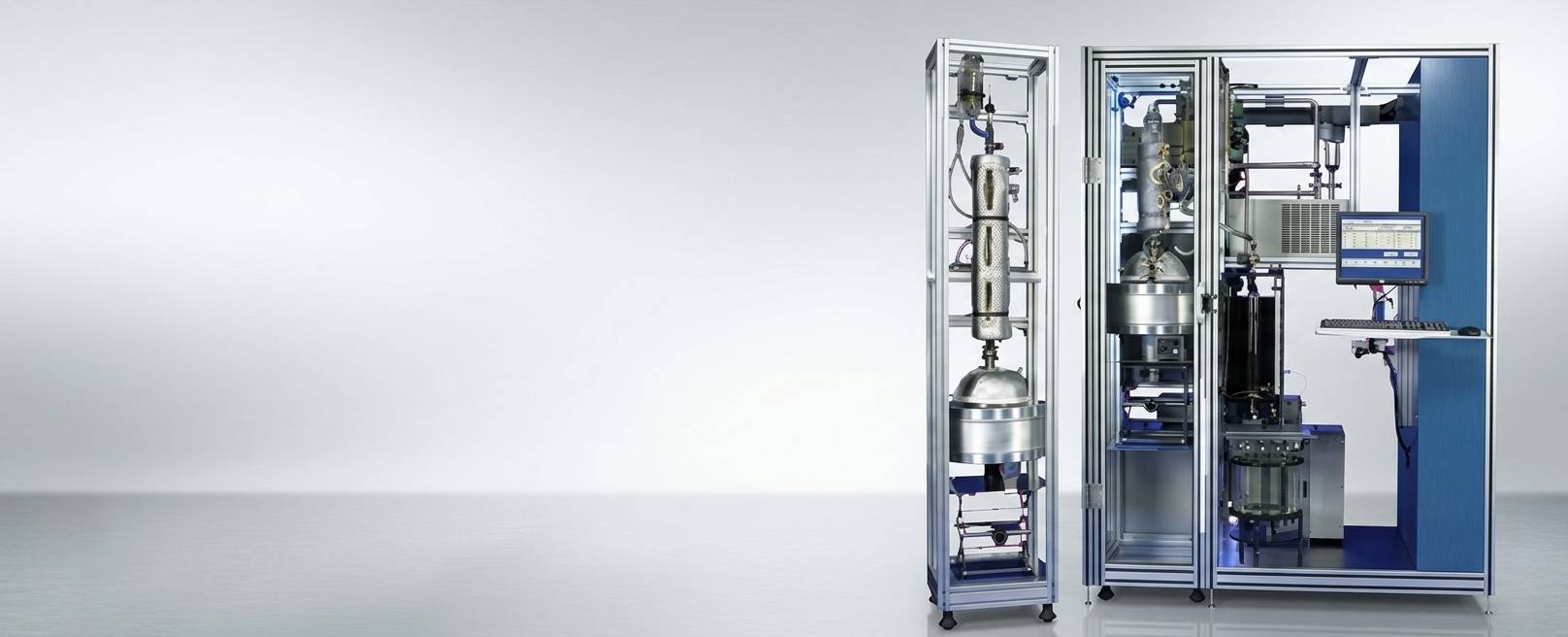

Das Destillationssytem SemiCrudeOil führt Rohöldestillationen nach ASTM D2892 D5236 durch. Das System ist ein hoch automatisiertes, aber erschwingliches Rohöldestillationssystem und beinhaltet alles, was für die komplette Rohöldestillation benötigt wird.
Fraktionierte Destillation nach ASTM
Die Systeme ermöglichen die Destillation von Rohöl unter definierten Bedingungen. Dabei wird die Probe in Fraktionen mit unterschiedlichen Siedebereichen aufgetrennt. Diese Fraktionen können anschließend für weitere Analysen oder Bewertungen verwendet werden.
ASTM D2892
ASTM D2892 beschreibt die Destillation von Rohöl mit einer Kolonne mit 15 theoretischen Böden bei atmosphärischem Druck und unter Vakuum. Das Verfahren liefert eine Siedeverteilungskurve und ermöglicht die Gewinnung definierter Fraktionen für weitere Untersuchungen.
ASTM D5236
ASTM D5236 behandelt die Destillation von Schwerstfraktionen aus Rohöl unter Vakuum. Das Verfahren eignet sich für Proben, deren Endpunkt oberhalb des Bereichs von ASTM D2892 liegt.
Systemmerkmale
Die Destillationssysteme von B/R Instrument sind mit einer PC-Steuerung ausgestattet. Diese übernimmt die Regelung zentraler Prozessparameter und dokumentiert den gesamten Destillationsverlauf.
- Vollautomatische Fraktionensammlung
- Automatische Vakuumregelung
- Regelung der Kondensatortemperatur
- Berechnung der AET-Temperatur
- Aufzeichnung der Destillationsdaten
- Automatische Abschaltung nach Prüfende
Die Systeme arbeiten mit etablierten Komponenten wie Edwards-Vakuumpumpen, MKS-Vakuumsystemen, Dell-Computern und Polyscience-Umlaufthermostaten.
Einfache und sichere Handhabung
PC-Steuerung automatisiert große Teile (siehe Automatiserungsgrad der Analge) der Rohöl-Destillation nach ASTM D2892 und D5236.
Die Software führt Sie durch alle Schritte der D2892 und D5236 Destillation. Das leicht verständliche Bedienprogramm und der leichte Zugriff auf alle Destillationskomponenten machen die Rohöldestillation einfach.
Rohöldestillation ASTM
| Vollautomatisch | Halbautomatisch | Mini | Mikro | |
|---|---|---|---|---|
| Destillationstyp | D2892 D5236 | D2892 D5236 | Proprietäre Methode | Proprietäre Methode |
| Probengröße | 0,5 bis 60 Liter | 0,5 bis 60 Liter | 50 bis 1000 ml | 3 bis 100 ml |
| Kontroll- und Testbericht vom PC |  |
|
|
|
| Digitale Temperatur- und Vakuumanzeige | |
|
|
|
| Vakuumkontrolle | |
|
|
|
| Steuerung der Destillationsrate | |
|||
| Volumenmessung | |
|||
| Kondensator-/Empfängertemperatur | |
|
|
|
| Nach Abschluss des Tests herunterfahren | |
|
|
|
Bestandteile des Systems
Vakuumsystem
Das integrierte Vakuumsystem umfasst:
-
Atmosphärensensor zur Erfassung des Umgebungsdrucks
Vakuumsensoren für Messbereiche von 100 bis 1 mmHg sowie von 1 bis 0,1 mmHg
Automatisches Regelventil zur präzisen Vakuumsteuerung
Als Vakuumpumpe kommt eine Edwards-Vakuumpumpe zum Einsatz.
Umlaufthermostat
Das programmierbare Umlaufbad arbeitet in einem Temperaturbereich von −20 bis 100 °C. Eine Abschaltung bei niedrigem Flüssigkeitsstand und bei Übertemperatur schützt das System vor Schäden.
Fraktionssammler
Der automatische Fraktionssammler kann bei jedem Druckniveau bis zu acht Fraktionen aufnehmen. Die Sammlung erfolgt abhängig von der Dampf- beziehungsweise Kopftemperatur. Dies ermöglicht eine präzise Trennung der gewünschten Siedebereiche.
Kolonnen nach ASTM D2892
Für ASTM-D2892-Anwendungen sind gepackte Kolonnen mit Propak-Füllkörpern in verschiedenen Größen verfügbar:
| Durchmesser | Gepackte Höhe | Probenbereich |
|---|---|---|
| 70 mm | 91 cm | 15–60 l |
| 50 mm | 80 cm | 6–24 l |
| 25 mm | 57 cm | 1,2–4,8 l |
Alternativ sind Kolonnen mit Mesh-Packung, beispielsweise Goodloe, sowie echte Bodenkolonnen erhältlich. Die Standardausführung verfügt über 15 theoretische Böden; andere Trennleistungen können ebenfalls angeboten werden.
Kolonnen nach ASTM D5236
Für die Vakuumdestillation nach ASTM D5236 stehen Kolonnen mit unterschiedlichen Durchmessern und Siedekolben zur Verfügung:
| Durchmesser | Siedekolben | Probenbereich |
|---|---|---|
| 70 mm | 12–24 l | 8–16 l |
| 50 mm | 6–12 l | 4–8 l |
| 36 mm | 3–6 l | 2–4 l |
| 25 mm | 2–3 l | 1–2 l |
Die Siedekolben sind mit Volumen von 1, 2, 3, 6, 12, 22, 30, 50 und 100 Litern erhältlich. Weitere Größen können auf Anfrage angeboten werden. Edelstahl ist Standard; Glas-Siedekolben sind optional verfügbar.
Anwendungsbereiche
Die Destillationssysteme eignen sich für:
- Erstellung von Siedeverteilungskurven
- Gewinnung definierter Fraktionen für weitere Analysen
- Rohölbewertung und Qualitätskontrolle
- Raffinerieplanung und Prozessoptimierung
- Auswahl und Mischen verschiedener Rohöle
Kontakt
Wir unterstützen Sie bei der Auswahl und der passenden Konfiguration. Für die Auslegung sind insbesondere folgende Angaben wichtig:
- Probenvolumen und Probenart
- Gewünschter Destillationsbereich
- Anwendbare ASTM-Methode
- Anforderungen an Vakuum und Automatisierung
- Gewünschte Kolonnen- und Fraktionssammler-Konfiguration
- Anforderungen an Dokumentation und Prüfberichte
Technische Beratung anfordern und gemeinsam die passende Lösung für Ihre ASTM-D2892- oder ASTM-D5236-Destillation auswählen.
